Счётно-дозирующий комплекс СДК–01

Счётно-дозирующий комплекс СДК–01

Каталог для скачивания .pdf

Назначение

Счётно-дозирующий комплекс СДК–01 предназначен для измерения объёма и коммерческого отпуска заданной дозы нефтепродуктов при перекачке, сливе, наливе. В состав комплекса входят: электронасосный агрегат, фильтр, счётчик, устройство заземления автоцистерн, клапан электромагнитный регулирующий двухкаскадный, датчик уровня, кнопка пуск-стоп, шкаф управления, пульт дистанционного управления. Дополнительное оснащение: обратный клапан, устройство верхнего налива нефтепродуктов в автоцистерны АСН–100А.

Отпуск первых и последних 100 литров производится в режиме малого расхода.

Налив автоматически прекращается при отпуске заданной дозы или при достижении предельного уровня продукта в цистерне.

Устройство и принцип работы

Счётно-дозирующий комплекс СДК–01
Счетно-дозирующий комплекс с устройством налива

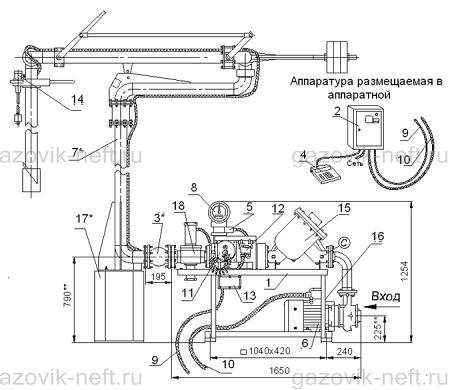

1 — счетно-дозирующее устройство (СДУ); 2 — шкаф управления; 3* — обратный клапан; 4 — пульт управления; 5 — устройство съема сигналов; 6 — электронасос; 7* — устройство налива; 8 — счетное устройство; 9 — кабель связи; 10 — силовой кабель; 11 — устройство заземления автоцистерн; 12 — пост управления «пуск-стоп»; 13 — клеммная коробка; 14 — датчик предельного уровня; 15 — фильтр жидкости; 16 — болт заземления СДУ; 17* — тумба; 18 — клапан электромагнитный.

* — не входит в основной комплект;
** — размеры зависят от комплектации.

Технические характеристики

Наименование параметраВеличина параметра
Диаметр условного прохода, мм 100
Рабочее давление, МПа, не более 1,0
Диапазон расходов, м³/час 18 – 100
Диапазон изменений вязкости, мм² (сСт) 0,55÷60
Минимальный объём жидкости при измерении, л 200
Пределы допускаемой относительной погрешности измерений, объёма, % ±0,15
Дискретность измерений, л, не более 1,0
Верхний предел разового учёта пульта дистанционного управления, л 99999
Верхний предел суммарного учёта счётчика жидкости, л 99999999
Температура окружающего воздуха
для счётно-дозирующего устройства, С° от –40 до +50
для аппаратуры дистанционного управления, С° от +10 до +35
Электропитание
напряжение, В 380 (+10%÷15%)
частота, Гц 50±1
Потребляемая мощность, кВА 11
Категория взрывозащищённости 2ЕхdiIIВТ4
Назначенный срок службы, лет 10
Габаритные размеры, мм 1650×535×1254
Масса, кг 330
